輪郭形状測定装置 ＫＣＴ－６０００
 |
レーザー寸法測定非接触で輪郭データを作成！各種寸法の計測やＣＡＤデータの出力が可能 本測定機は、接触式では測定出来ない複雑な形状のもの、或いは測定しづらい物等の輪郭形状を測定する事を目的として開発された装置です。 レーザー寸法測定機の測長域内で測定物の端面を通過させる事により、レーザーの測長幅の変化をパソコンに取り込み、波形整形等の前処理を行った輪郭データを元に、パソコン操作にて各種寸法の計測を行います。 また、輪郭データは、DXF形式やCSV形式で出力する事が出来る為、CADやExcel等のデータ解析または図面作成のツールとしての用途も可ね備えた構成となっています。 |
|---|
解析機能
グラフ上をクリックするだけで、幅・高さ・角度・半径解析等の解析が行え、 解析値を画面上に表示します。さらにマウスと簡単なキー操作により拡大縮小や解析点の選択が楽に行えます。
データ出力機能
CSV形式やDXF形式で輪郭データを保存出力ができます。
ExcelやCAD等への輪郭データの取り込みが可能です。
用途
- 金型による精密加工品の測定
- 樹脂成形製品の品質管理測定
- 精密機械加工部品の精度確認
- 可変形製品の非接触寸法計測
- 部品等の経年変化による輪郭形状寸法測定
装置構成
- 本体KCT－6000
- パソコン
- プリンター（カラー）
- IFケーブル
- 検証治具（ピン・ネジ・Ｒゲージ）
オプション
- ワークの回転機構
- ワークの固定機構
- 測定範囲の延長（送り方向
製品仕様
| 項 目 | 内 容 |
|---|---|
| 測定方式 | レーザー内移動方式 データ取込単位：1μｍ |
| レーザー寸法測定器仕様 | LMG606PⅢ
|
| 直動電動スライダ仕様 | SRL－40B1－07KF(ORINTAL) 5相ステッピングモータ、ボールネジ
|
| 装置分解能 | 送り方向：0.001㎜ 高さ方向：0.001㎜ |
| 装置測定範囲 | 送り方向：MAX 50㎜（移動距離が50㎜を超えない事） 高さ方向：1㎜～60㎜ |
| 測定時間 | 10㎜ 約 62 sec |
| 解析ツール |
|
| 最大解析数 | 200箇所（仮想点も含む） |
| 最大データ点数 | 100000点（ソフト上） |
| 測定条件設定 （レシピ設定） |
|
| 測定コメント |
|
| データ出力機能 | CSV形式による「測定データ」「解析結果」それぞれの出力 DXF形式によるデータの出力 |
| 印刷機能 | 解析結果の一覧印刷・グラフの印刷 |
| 使用パソコン | WindowsXP Professional (celeron:1.8GHz 以上推奨） |
| 使用電源 | AC100V±10％ 5A |
| 使用環境 | 20℃±10℃ 35～85％RH（結露なきこと） |
画面サンプル※画像クリックで拡大
| 輪郭表示、解析 | |
|---|---|
|

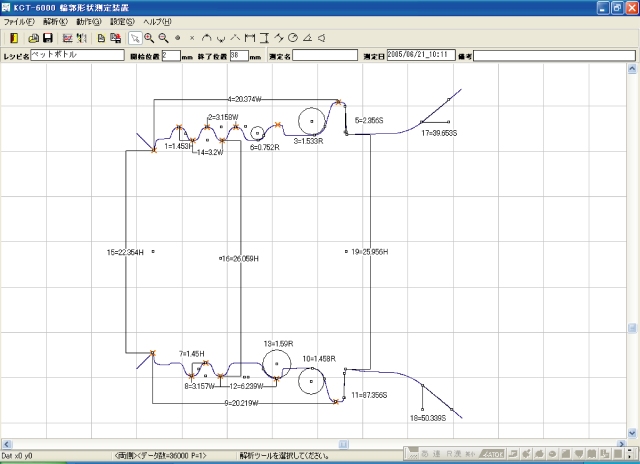

＜ペットボトル口部＞
|

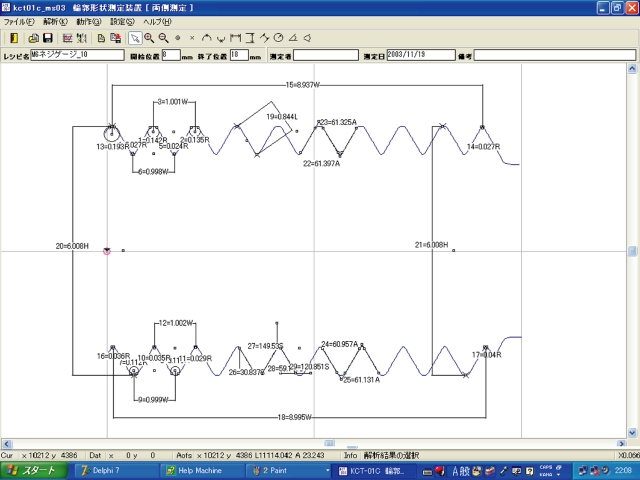

＜M6ネジゲージ＞
|
| 別形式データ処理 | |
|
＜DXF形式CAD取り込みサンプル＞
|

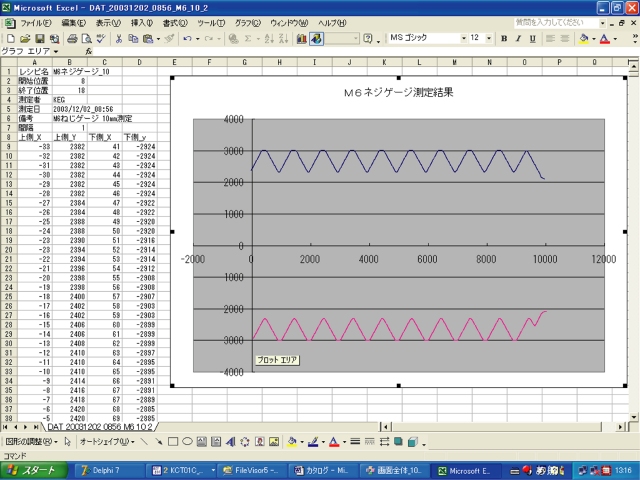

＜CSV形式Excel取り込みサンプル＞
|

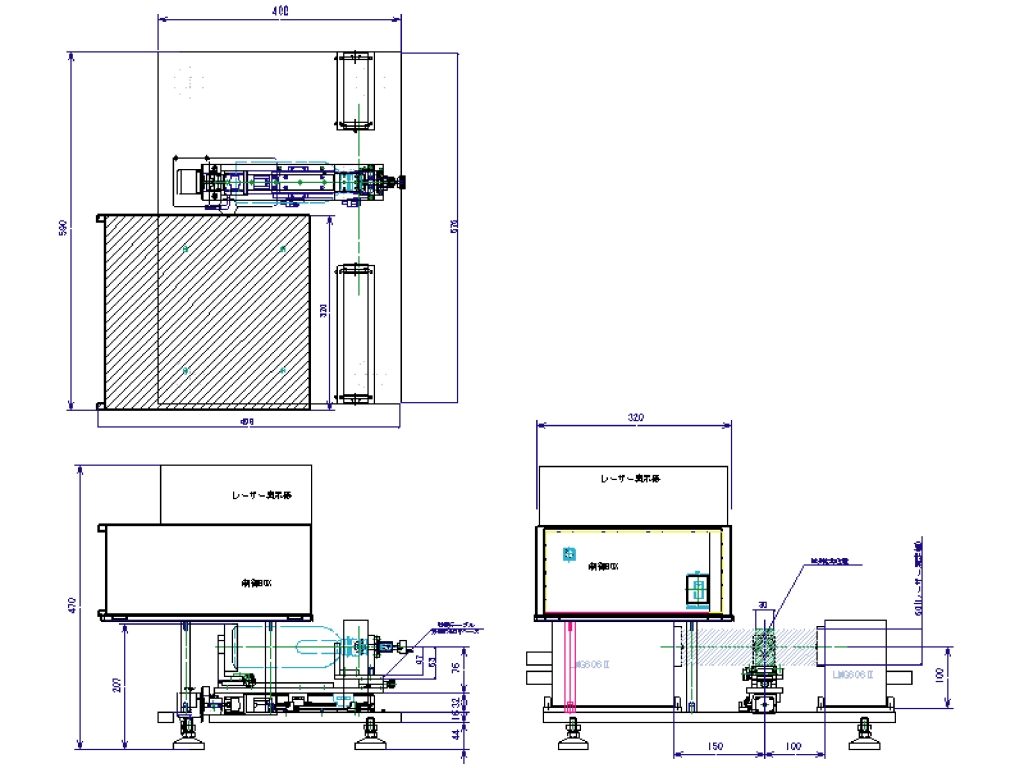

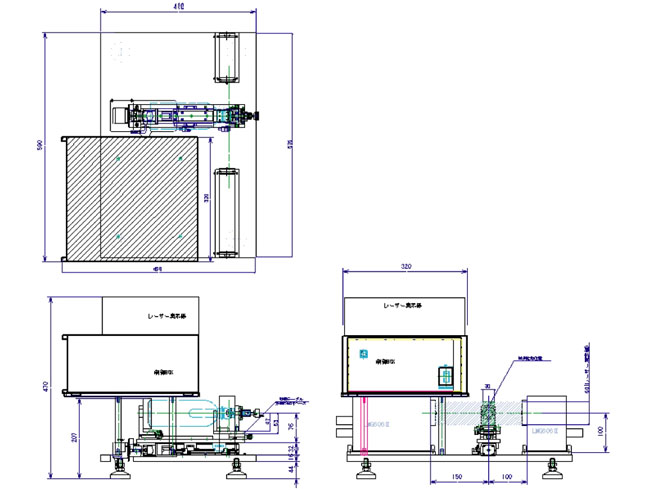

外形図
