トップロードテスター（座屈試験装置）　ＥＨ－１０００

トップロードテスター（座屈試験装置）　ＥＨ－１０００

EH-1000

測定が簡単！　ボトル型替と測定条件変更が容易！

本測定装置は、PETボトルを座屈させた時の最大荷重・変位を測定し、測定データをリアルタイムでパソコン画面に表示し集計する装置です。
ロボットとのI/O信号で全自動対応可能（受注時オプション）

特徴

測定モード選択

①初期最大座屈荷重と変位
②指定変位内での最大座屈荷重と変位
③指定変位内での初期座屈荷重と変位

データのリアルタイム表示

①座屈荷重値（N）
②変位（mm）
③測定経過チャート描画
④集計、及び規格値との判定

ボトル型替が容易

①100種類の測定条件登録が可能
②登録した測定条件（ボトル種と測定条件）の選択で型替
③荷重速度の任意測定（1～300mm/分・出荷時50mm/分）

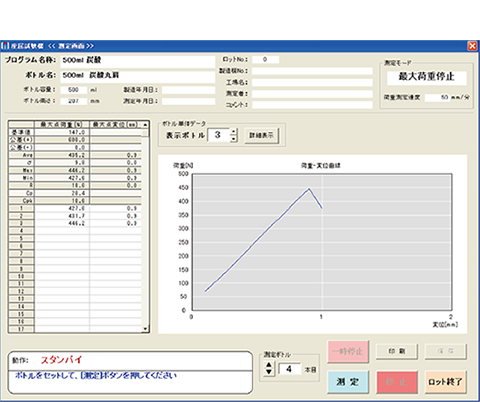

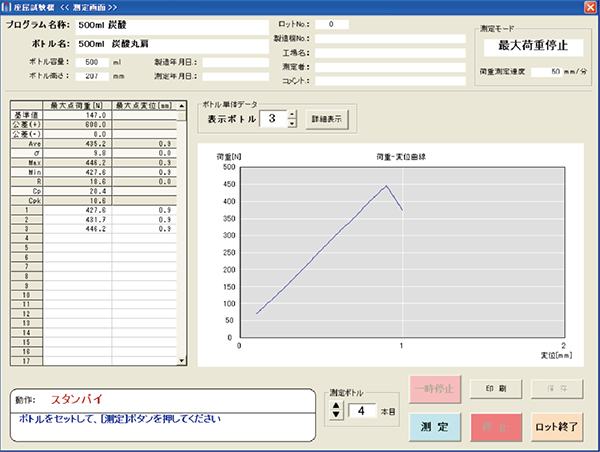

試験結果表示例

製品仕様

項　目	内　容
対象ボトル	200～2000ml（PETボトル）
最大荷重	ロードセル　785N(max)
変位ストローク	MAX　220mm
変位速度	１～300mm/分（出荷時50mm/分）
測定モード	初期最大座屈荷重測定初期の荷重最大値を検出した時点で試験を停止します。データは、荷重最大値を検出時の変位をホールドします。指定変位内最大座屈荷重測定指定された変位位置まで荷重(座屈させながらボトルを圧縮)をかけます。指定変位内での最大座屈荷重とその変位位置をホールドします。指定変位内初期座屈荷重測定指定された変位位置まで荷重(座屈させながらボトルを圧縮）をかけます。指定変位内での初期座屈荷重変化位置を荷重値とします。その変位位置をホールドします。
測定機本体サイズ･質量	W410×H900×D550mm　70kg以内
データ出力	CSV型式
供給電源	AC 100V±10%　50／60Hz　3A
安全機能	ロードセル荷重オーバーで試験停止ボトル高さ検出異常で停止上下移動リミット(LIMIT)検出で検出ヘッドの停止モーターエラーで停止非常停止スイッチ「ON」にて装置停止
インターフェンス	自動機対応　I/O信号
