PETボトル自動厚さ測定装置 ＰＡ－２０００
 |
ペットボトルの材質の厚さを、高速に測定する測定機です。信頼できる安定性・長寿命 ハイグレードなセンサー技術を駆使！安全・高機能・拡張性に対応 本機は、国産初の「プラスチックボトル厚さ計」です。 省力化の実現・品質の信頼性の向上・安全性に重点を置いております。 新商品開発研究用として、細かい測定データにも高信頼性を保証致します。 測定対象プラスチック材質は、これまで以上に多種材質に対応しております。 |
|---|
特徴
- 多品種の材料を測定
- ボトル材料PE・PEN・PVC・PET・PP・PS・PC・他
- データの長期安定性
- 光源には黒体、センサー部は高度技術の恒温槽を使用
- 測定位置を目視確認
- 目に影響のない可視光のレザー光を常時測定位置にスポット照射
- ソフト内容の充実
- マニアル測定・集計・ロット毎・標準偏差・基準外値ソフト等
- R部の測定対応
- 肩／底部のR部でセンサーを上下45度変更操作を自動測定で実現
- 簡単操作
- ボトル100本を、スイッチ一つで連続測定とデータ集積可能
- データ加工
- データはテキストで処理されておりますのでエクセル等で加工可能
製品構成
| 標準構成 | 本体（測定機） コンピューター プリンター 計測ソフトウエア 集計ソフトウエア インストール用CD-R 安全／ 防塵対策用カバー 非常停止スイッチ 取扱説明書 |
|---|---|
| オプション | ボトル図形（絵）ソフトウエア |
製品仕様
| 項 目 | 内 容 |
|---|---|
| 測定範囲 | 0.1～1.5mm |
| 分解能 | ±10μｍ |
| 測定精度 | 実測値の±2％（ボトルの品質、形状、色種により異なる） |
| 再現性 | ±10μｍ以内 厚さ 0.1～1.5mm |
| 測定位置 | 側面・肩（Ｒ部）・底部（Ｒ部） 高さ方向： 3－15点（1mm単位で設定可） 円周方向： 1－12点（角度1度毎に設定可） 測定ポイントはmax180点まで可能 （オプションで、測定ポイントは増数可能） |
| 測定範囲 | ボトル高さ：max400mm ボトル外径：max200mm ボトル口内径：min14mm |
| 測定時間 | 30～45sec 測定点数により異なります |
| 測定スポット | φ3～5mm |
| 測定結果 | モニター画面とプリンターに出力 |
| コンピューター | WindowsPC（ご要望によりデスクトップPCまたはノートPC） |
| プリンター | 小型（A4、及び連続用紙対応） |
| インターフェース | ＲＳ-232Ｃ |
| 電源／消費電力 | AＣ100Ｖ／150Ｗ 50／60Hz |
| 測定部寸法／重量 | Ｗ300×Ｈ1170×Ｄ500mm 50Kg（最大） |
画面サンプル※画像クリックで拡大

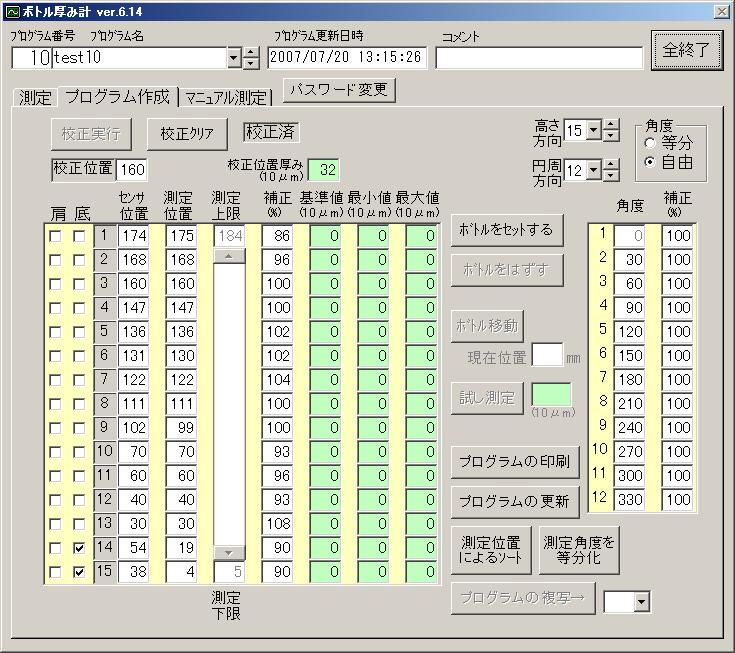

| プログラム作成画面例 | |
|---|---|
|
＜通常測定＞
|

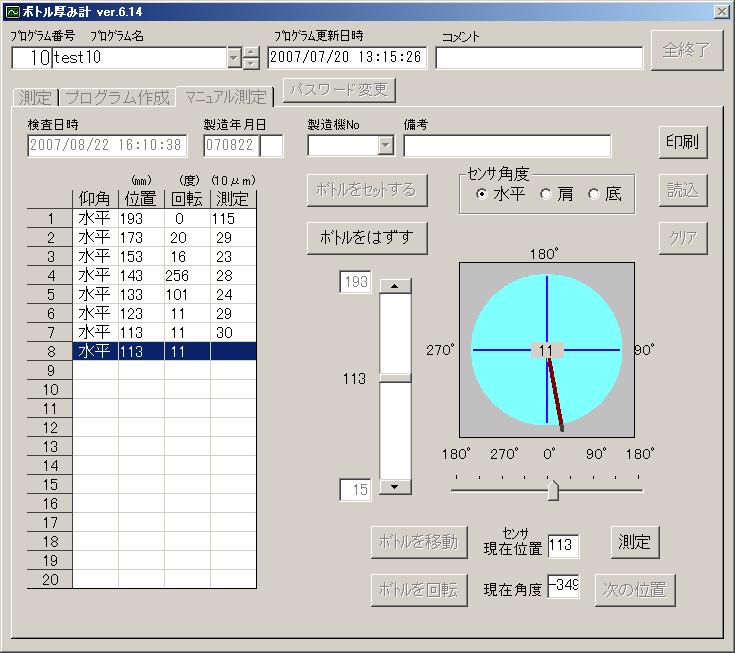

＜マニュアル測定＞
※測定位置を目で確認しながら高さ1mm 角度1度毎指定可能 |

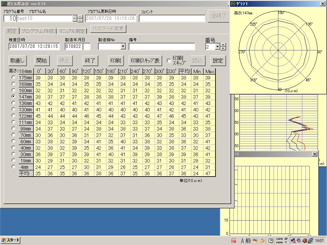

| 測定画面例 | |
|
＜通常測定＞
|
|
| データ集計画面例 | |
|

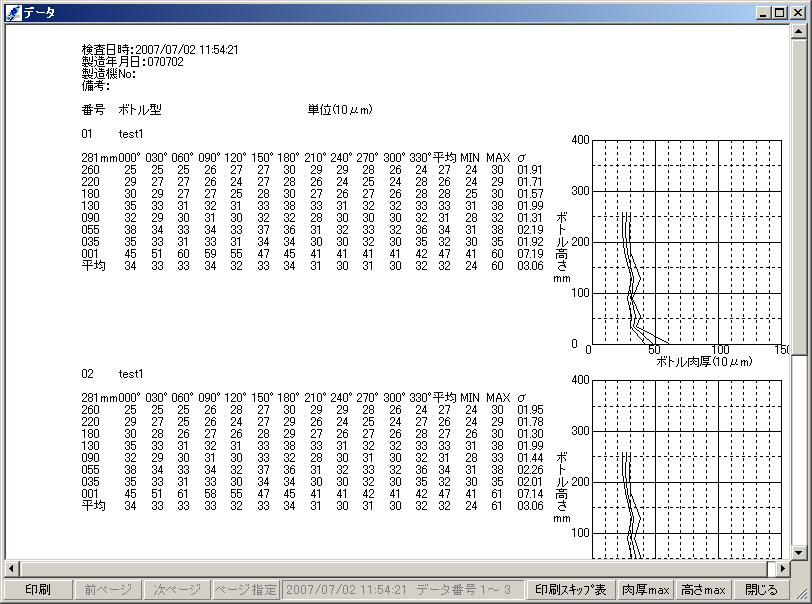

＜ロット別集計データ表示＞
|

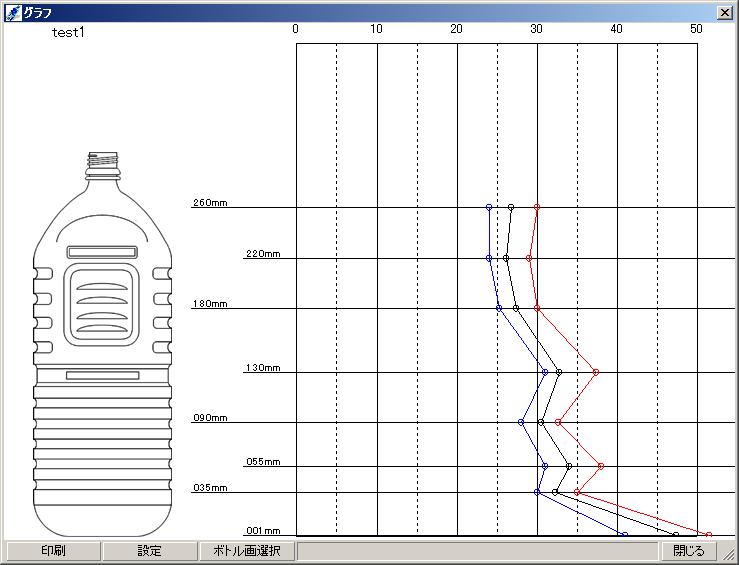

＜ビジュアル画像集計データ表示＞
|
|

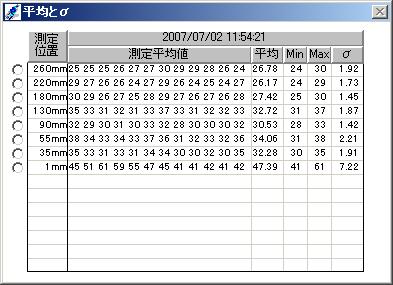

＜ロット集計データ表示＞
|

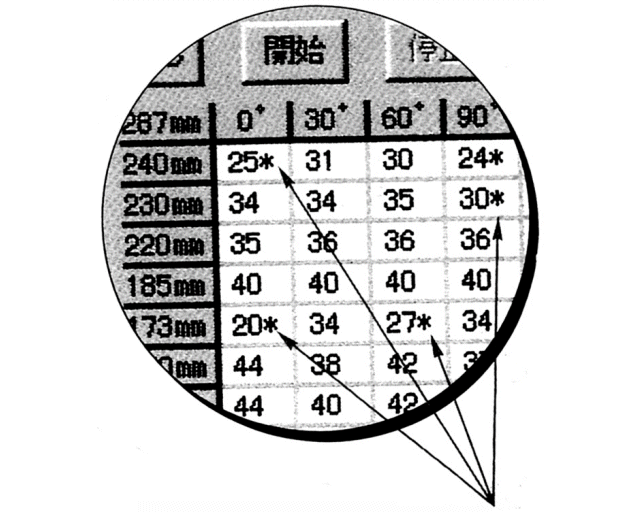

＜規格外データの表示画面＞
|
